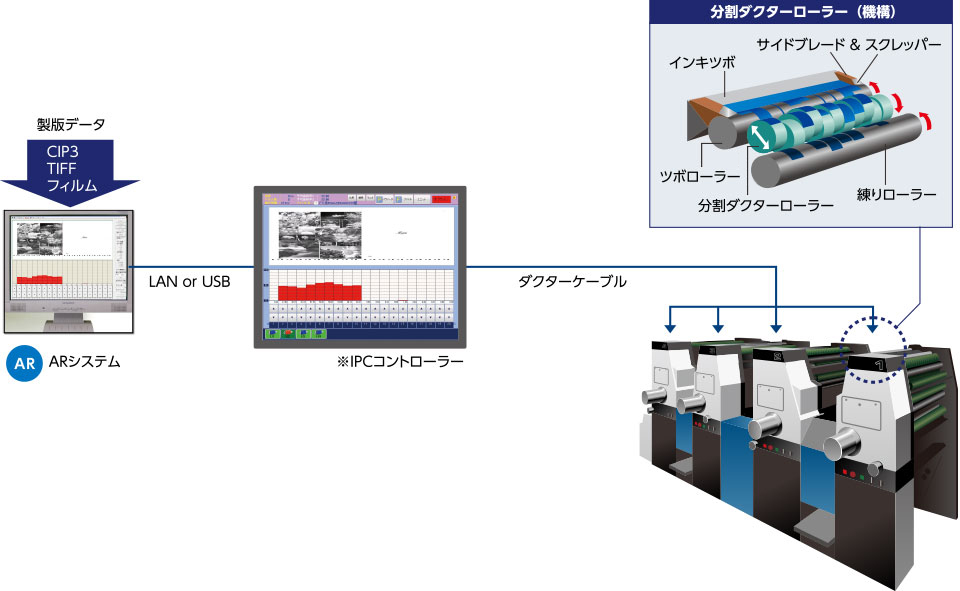

インキツボの隙間を一定に保ち、分割された呼出ローラーがインキツボローラーへ接触する長さをコントロールすることで、インキ量を調整するシステムです。

安定したインキ濃度

• 印刷速度に追従してローラーの接触長を補正する機能により、印刷速度が変化しても安定した濃度で印刷ができます。

• インキツボの隙間を一定に保つことで、インキタックが変化しても濃度を安定させます。

• 版両端に集中する余剰インキも、サイドブレード＆スクレッパーによる掻き取り機能によってインキツボへ戻るため、両端の濃度も一定に保ちます(サイドブレード&スクレッパーはAFCシステムの部品です)。

• 長時間の連続運転時でも、さまざまな補正機能により安定した印刷を可能にします。

安定したインキ濃度

ARで分割能0.05％単位で作成されるインキ量データに基づき、思い通りの印刷を可能にします。

損紙削減

初期インキ補給機能により、印刷刷り出しから安定したインキ供給を行うため、損紙を大幅に削減できます。

再　　現

インキ量データを保存することで、リピート印刷時も同じデータで正確に印刷できます。また作成されたデータはハードディスクだけではなく、LAN構築されたARシステムや、他のラインのIPCシステム、USB対応メディアへの保存および呼び出しも可能ですので、工場間におけるデータ共有も可能です。

乳化減少

分割ダクターローラーは不必要なインキ供給が減るため、湿し水による乳化が減少します。

スキルレス

インキ量がデータに対して正確に自動供給されますので、オペレーターの負担が軽減。オペレーターの経験やスキルの差による印刷精度のバラつきがなくなります。

メンテナンス

簡素化されたローラー部品構成によりメンテナンスが容易です。

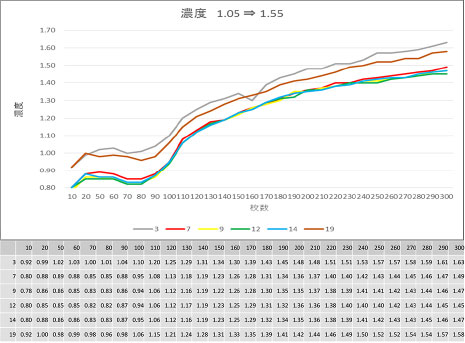

濃度測定テスト結果　キーブレード方式との比較

•

  ■キーブレード方式

  目標濃度到達まで約300枚

•

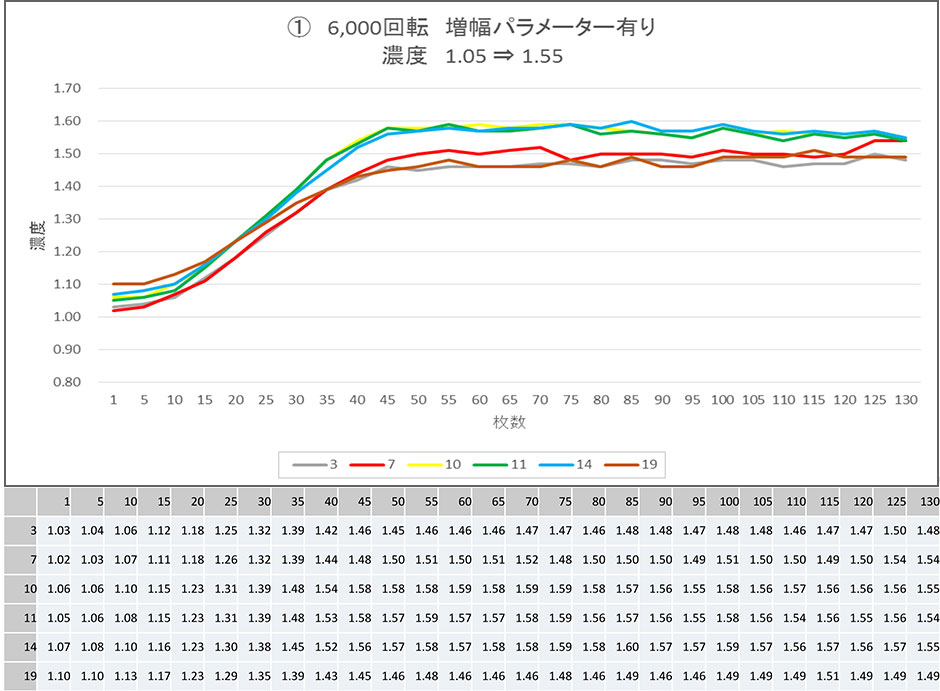

  ■IPCシステム(分割ダクターローラー方式)

  目標濃度到達まで約50枚

テスト内容

• 1

  藍版で濃度1.05&1.55のインキキー開度を確認
  1.05⇒インキキー開度 10
  1.55⇒インキキー開度 35

• 2

  インキキー開度10・濃度1.05安定状態から運転中にインキキー開度を35に変更し濃度を1.55まで上げる。⇨基準濃度1.55まで達した枚数を確認する。

• 3

  カラーバッチを数点測定し、濃度推移を確認

搭載印刷機幅

印刷有効幅最大53インチまで対応

分割ダクターローラー径

40Φから98Φまで対応

搭載可能印刷機

オフセット印刷機全般
枚葉機・商業輪転機、ビジネスフォーム印刷機、シール・ラベル印刷機、2PC飲料缶用印刷機、メタルシート印刷機など幅広い分野で搭載実績多数

印刷速度

最高750m/分まで対応

制御分解能

0.02％
