APC

Automatic Plate Changer / プレート交換システム

版交換がシンプル&スムーズシリンダー交換不要版替作業の効率が大幅アップ

APCは、プリンターにシリンダーを設置したまま円筒形の版のみを取り外し交換するシステムです。
印圧ムラを低減、リピート性や精度を向上させ、シャープな印刷を実現します。

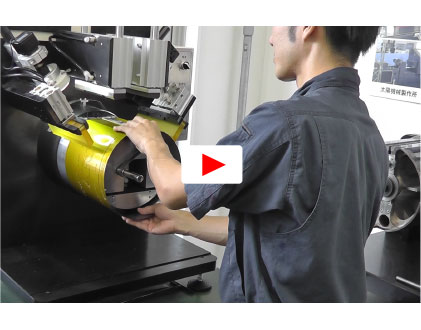

APCシステム 動画

溶接タイプ

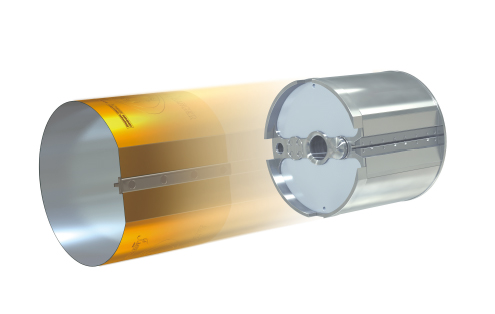

APCシステム

従来のプレートシリンダー交換では、版を巻きつけたシリンダーを取り外し、版交換を行っていました。
APCは、シリンダーから版のみを取り外し交換ができる新しいシステム。
操作が簡単で、作業負荷を軽減するだけだなく、時間短縮にもなり、コスト削減を実現します。

導入効果

  • 1

    オペレーターの腰痛対策、高齢化に伴う作業負荷の軽減。

  • 2

    プレートシリンダー交換時間の短縮。

  • 3

    シリンダー予備購入不要。プレートのみストックでき、保管場所の削減。

  • 4

    シリンダー精度の向上。(網点の再現性・版圧ムラ・版抜け・ゴーストの減少が向上)

※ シリンダー本体以外に、版を円筒形に加工するための機器が別途必要となります。(版加工機)

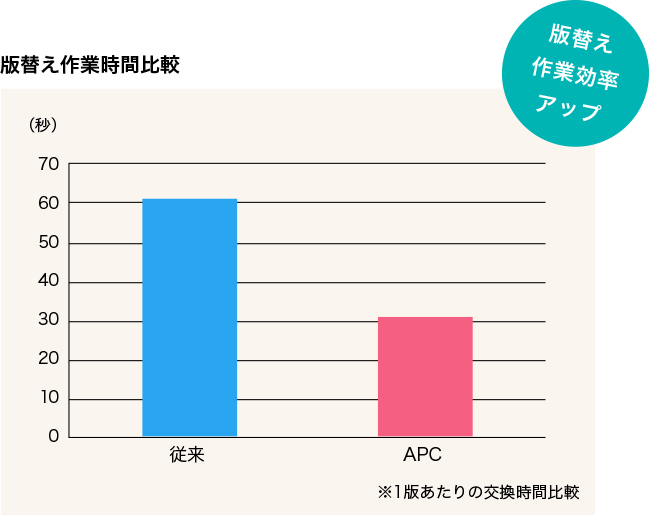

版替え作業時間比較

仕様

アタッチメントタイプ
アタッチメントタイプアタッチメントタイプアタッチメントタイプ

版の両端を折曲げ加工し、アタッチメントを用いてシリンダーに差し込み固定します。
アタッチメントタイプでは使用しない版をもとの平面の状態で保管ができスペースを取りません。

シリンダー冷却仕様

空冷式
空冷式
水冷式
水冷式

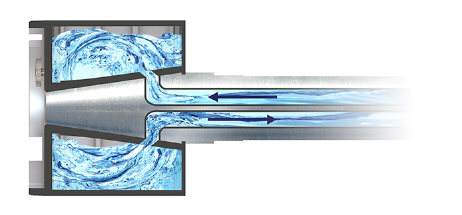

水冷式機構
水冷式機構

水冷式はシリンダー内に水を循環させ、ヒートアップを防止します。ご使用の際にはシャフト内部に水を通すためシャフトの改造が必要です。

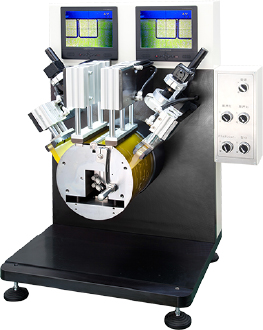

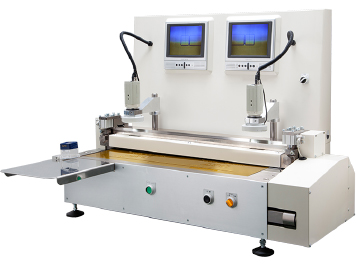

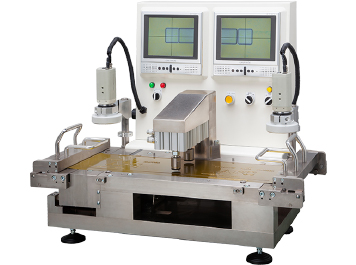

版加工機(アタッチメントタイプ)

  • 版切断
    版切断
  • 版型付け
    版型付け
  • 版折り曲げ
    版折り曲げ
  • 円筒形版
    円筒形版

組み立て例

組み立て例

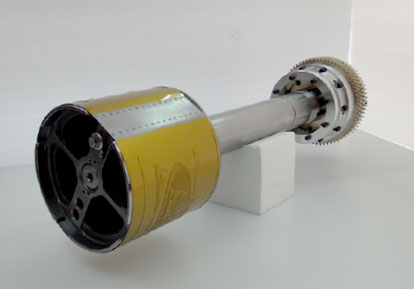

APCシリンダーとHAGアンチバックラッシュギヤ
(コンコルド機)

組み立て例

APCシリンダーとHAGアンチバックラッシュギヤ
(ラザフォード機)

組み立て例

ロボットによる版の着脱をJGAS2013で発表。
APCシステムは自動化の可能性を広げます。

  • HAG 高精度アンチバックラシュギヤ
  • CIS 自動色濃度見当制御システム
  • 搭載実績
  • ユーザーの声
