HAG

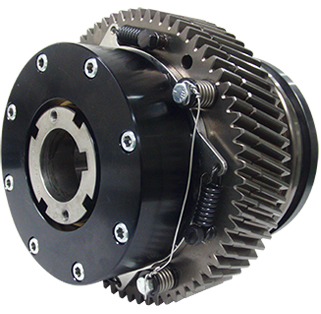

High Precision Anti-backlash Gear / 高精度アンチバックラシュギヤ

印刷見当ズレを抑制し、より美しい印刷品質へ。

飲料缶印刷のかなめ、色毎の版の見当ズレを軽減、良質な印刷を実現します。
ギヤ精度はJIS規格トップクラス、従来品に比べ長寿命

コンコルド用

コンコルド用

ラザフォード用

ラザフォード用

仕様

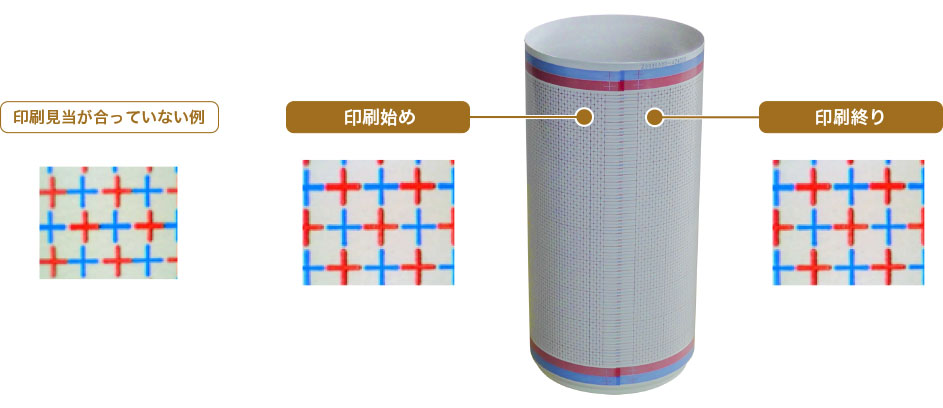

高精度アンチバックラッシュギヤの印刷見当ズレ、確認テスト缶サンプル

確認テスト缶サンプル

特徴

印刷見当ズレ

1版で取付するので全円周上で印刷見当ズレが起こりにくく、A版、B版のずれがありません。

面ブレ、芯ブレ

バックラッシュや面ブレ、芯ブレが高精度の加工により数μmに抑えられ、ギアを限りなく正回転に近い状態で回転させることが可能です。

見当精度

従来は最大0.1mm程度でしたが、弊社製ギアでは最大0.02㎜以下へ軽減します。

見当合わせ

ある1か所で見当を合わせたとしてもA版、B版のどこかで印刷見当ズレが起こりやすかったが任意の1か所で見当を合わせるだけでA版、B版の全円周上で印刷見当が合います。印刷立ち上がりがスムーズです。

高精度な印刷

高精度な見当合わせで印刷が可能になり、複雑なデザインの印刷物を高品質かつ美しく仕上げます。

オプション

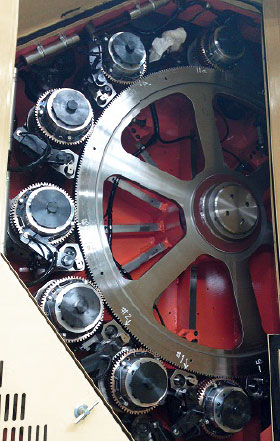

ブルギヤ

ブルギヤもJIS規格トップクラスの高精度。
アンチバックラッシュギヤと合わせて使うことで更なる高品質を追求します。

ブルギヤ
